Što je kamion kiper s plitkim temeljem i zašto je važan

A plitki temelj kamion damper je hidraulična platforma za kipanje vozila čija je dubina temeljne jame ograničena na debljinu same platforme, a ne na punu visinu konstrukcije za kipanje. Budući da potporna jama treba biti duboka samo onoliko koliko je dubok okvir platforme, iskop na licu mjesta, izlijevanje betona i radovi na armiranju su smanjeni, zbog čega ovaj dizajn prema navodima proizvođača smanjuje troškove niskogradnje za više od 60 posto u usporedbi s konvencionalnim kamionskim kiperom za duboku jamu. Ovaj članak objašnjava kako funkcionira dizajn kamiona-kipera s plitkim temeljem, koji podaci podupiru njegovu troškovnu i sigurnosnu prednost, kakva je usporedba s konvencionalnim sustavima s dubokim jamama i na što bi kupci trebali obratiti pažnju kada nabavljaju ovu vrstu opreme od proizvođača kamiona-kipera.

Što je kamion kiper s plitkim temeljem

Kamion kiper, ponekad napisan kao kamion-damper ili kiper za vozilo, dio je opreme za utovar i istovar koji podiže i naginje natovareni kamion, prikolicu ili kontejner tako da se rasuti materijal može gravitacijom ispustiti u spremnik, jamu ili prihvatnu stanicu. Tradicionalne instalacije kamiona kipera oslanjaju se na duboku temeljnu jamu u kojoj se nalazi nagibni okvir, hidraulički cilindri i konstrukcija protuutega ispod razine tla, što obično zahtijeva nekoliko metara iskopa, drenažu i konstrukcijske betonske radove prije nego što se mehanička oprema uopće može postaviti.

The plitki temelj kamion damper dizajn mijenja ovaj odnos između opreme i građevinskih radova oko nje. Umjesto potapanja nagibnog okvira u duboku jamu, platforma se nalazi na plitkom temelju čija dubina odgovara samo debljini same strukture platforme. Hidraulički cilindri, sustav sinkronizacije i potporne noge projektirani su tako da se kretanje podizanja i prevrtanja odvija uglavnom iznad nagiba, zbog čega se ova konfiguracija ponekad naziva nadzemni ili niski kiper kamion.

Ovaj je pristup osobito relevantan za objekte u industriji čelika, kemijske industrije, industrije cementa, ugljena, žitarica, nafte i prerade hrane, gdje se stanice za istovar kamiona i kontejnera često dodaju postojećim dvorištima koja izvorno nisu bila projektirana za prilagodbu dubokim iskopima, visokim razinama podzemne vode ili sukobima podzemnih komunalnih usluga.

Kako dizajn plitkih jama smanjuje troškove niskogradnje

Prije nego što pogledate grafikon u nastavku, pomaže razumjeti zašto je dubina temelja najveći pojedinačni pokretač troškova niskogradnje u projektu kamiona kipera. Svaki dodatni metar dubine jame povećava volumen tla koji se mora iskopati i ukloniti, količinu konstrukcijskog betona potrebnog za zadržavanje zidova jame i složenost sustava za odvodnjavanje i drenažu koji su potrebni da se jama održi suhom. Dublje jame također produljuju rasporede izgradnje, budući da se iskop, podupiranje, hidroizolacija i stvrdnjavanje moraju dovršiti redom prije nego što se mehanička oprema može ugraditi. Iz tog razloga, proizvođači koji redizajniraju mehanizam za prevrtanje za rad u plitkoj jami izravno ciljaju na najveću troškovnu komponentu cjelokupne instalacije. Grafikon u nastavku ilustrira usporedbu kamiona kipera s plitkim temeljem i konvencionalne konstrukcije s dubokom jamom u smislu relativnih troškova niskogradnje.

Gornji okrugli grafikon postavlja temelj konvencionalnog kamiona kipera s dubokom jamom na osnovnu vrijednost od 100 posto troškova niskogradnje i prikazuje damper kiper s plitkim temeljem troši samo djelić te osnovne vrijednosti. Tamnocrveni luk predstavlja preostali udio u troškovima nakon usvajanja dizajna plitke jame, dok svijetloružičasti luk predstavlja dio troškova koji je eliminiran. Prema inženjerskim specifikacijama proizvođača, konfiguracija plitkog temelja smanjuje troškove gradnje do 70 posto, budući da je dubina iskopa ograničena na debljinu platforme, a ne na punu visinu okvira za nagib. Ovo smanjenje prvenstveno je potaknuto eliminacijom dubokog iskopa, smanjenim volumenom betona za potporne konstrukcije i kraćim razdobljem odvodnjavanja i stvrdnjavanja prije nego što se može nastaviti s ugradnjom. Manja jama također smanjuje količinu konstrukcijskog čelika potrebnog za podupiranje tijekom izgradnje, što dodatno povećava uštede na strani građevinskih radova u projektu. Za rukovatelje postrojenja koji rade s postojećim dvorištima, plića jama smanjuje vjerojatnost nailaska na ukopane komunalije, kanale za kabele ili visok nivo podzemne vode koji obično komplicira projekte dubokih iskopa. Smanjeni otisak ispod razine također skraćuje cjelokupni vremenski rok ugradnje, budući da građevinski izvođači mogu dovršiti plitku jamu i izliti potpornu ploču u djeliću vremena potrebnog za duboko temeljenje. Ova ušteda vremena posebno je vrijedna za objekte koji moraju brzo staviti u funkciju novu stanicu za istovar kamiona, kao što je tijekom proširenja pogona ili sezonskog razdoblja žetve u operacijama prerade žitarica i hrane. Budući da je potrebno manje iskopavanja, smanjena je i količina otpada koji se mora kamionom odvesti s lokacije i odložiti, što ima sekundarnu korist za lokacije s ograničenim prostorom za privremeno skladištenje zemlje. Uzeti zajedno, ovi čimbenici objašnjavaju zašto je koncept kamiona s plitkim temeljem pozicioniran kao praktična alternativa za projekte gdje je izgradnja dubokih jama skupa, spora ili ograničena uvjetima na gradilištu.

Usporedba dubine iskopa za temelje kamiona kipera

Dubina temelja fizička je dimenzija koja u konačnici uzrokuje većinu razlika u troškovima i rasporedu opisanih u prethodnom odjeljku, stoga ju je korisno izravno vizualizirati. U konvencionalnom kamionu kiperu, jama mora biti dovoljno duboka da u nju smjesti puni nagibni okvir, hod hidrauličkog cilindra i strukturu protuutega, što obično postavlja dno jame znatno ispod okolnog nivoa. Kod kamiona kipera s plitkim temeljem, dubina jame je ograničena na debljinu strukture platforme, budući da mehanizam za naginjanje uglavnom radi na ili iznad razine nagiba. Horizontalni stupčasti dijagram u nastavku izražava ovu razliku korištenjem indeksa relativne dubine iskopa, gdje se konvencionalni dizajn tretira kao referentna točka, a projekt plitkog temelja prikazan je kao proporcionalno plića jama.

Na gornjem grafikonu, dulja tamnocrvena traka predstavlja indeks dubine iskopa konvencionalnog kamiona kipera za duboku jamu, koji je postavljen na 100 da služi kao referentna vrijednost za usporedbu. Kraća traka neposredno ispod nje predstavlja kamion kiper s plitkim temeljem, čiji indeks dubine iskopa iznosi otprilike 30 na istoj relativnoj ljestvici, u skladu s izjavom proizvođača da dubina jame odgovara samo debljini platforme. Ovaj vizualni razmak između dviju traka fizički je razlog smanjenja troškova prikazanog u dijagramu prstena ranije u ovom članku, budući da se manja dubina izravno prevodi u manji volumen iskopa, manje betona i manje vremena utrošenog na podupiranje i odvodnjavanje. Pliće iskopavanje također smanjuje profil rizika same faze izgradnje, jer radnici provode manje vremena u ograničenim prostorima ispod nivoa, a zidovi jame zahtijevaju manje privremene potpore tijekom izlijevanja. Za inženjere na gradilištima koji procjenjuju kamion kiper za istovar rasutog tereta, ova usporedba dubine često je prvi praktični filtar koji se koristi pri odlučivanju je li konstrukcija duboke jame ili plitkog temelja izvediva za određenu lokaciju. Na lokacijama s visokim nivoom podzemne vode, postojećim podzemnim cjevovodima ili ograničenim pristupom iskopu često je kamion kiper s plitkim temeljem jedina realna opcija bez opsežne i skupe sanacije gradilišta. Nasuprot tome, lokacije s dovoljno prostora, niskim nivoom podzemne vode i bez zakopanih komunalnih sukoba ipak mogu odabrati dizajn duboke jame ako je to poželjno zbog rasporeda postrojenja, budući da obje konfiguracije ostaju valjani inženjerski pristupi ovisno o uvjetima projekta. Indeks relativne dubine koji se koristi u ovoj tablici namijenjen je kao ilustrativna usporedba temeljena na principu debljine platforme koji je opisao proizvođač, a ne kao točna mjera za bilo koju specifičnu instalaciju, budući da stvarne dimenzije jame variraju ovisno o modelu, kapacitetu i tehničkom pregledu specifičnom za lokaciju. Kupci koji procjenjuju kamion-istovarivač za vlastiti pogon trebali bi od dobavljača zatražiti nacrte temelja specifične za projekt kako bi se točan zahtjev za iskop mogao potvrditi u odnosu na lokalne uvjete tla.

Osnovne tehničke značajke kamiona kipera s plitkim temeljem

Osim same plitke jame, nekoliko inženjerskih značajki radi zajedno kako bi ovaj tip kamiona kipera bio siguran, stabilan i učinkovit za svakodnevni rad. Ove su karakteristike osobito relevantne upraviteljima pogona koji uspoređuju kupnju kamiona-kipera s dugoročnim održavanjem i sigurnosnim razmatranjima, umjesto da gledaju samo na početnu cijenu instalacije.

• Visoko precizni sustav sinkrone stabilnosti uljnog cilindra : održava usklađeno kretanje obje strane nagibne platforme, što poboljšava sigurnost, smanjuje vibracije tijekom rada, smanjuje mehanički utjecaj na uljne cilindre i produljuje životni vijek cilindra.
• Potpuno automatski uređaj za pričvršćivanje kotačića : automatski osigurava kotače kamiona tako da operater ne mora hodati u prašnjavi prostor za istovar kako bi ručno popravio vozilo, podržavajući jednostavan, siguran i učinkovit daljinski rad.
• Uvozni hidraulički cilindri i pumpe : odabrano među etabliranim međunarodnim markama za pouzdanost i dug radni vijek pri ponovljenim ciklusima punjenja i prevrtanja.
• Mogućnost upravljanja bez posade : omogućuje vozaču kamiona da samostalno završi operaciju istovara, bez potrebe za posebnim profesionalnim operaterom na licu mjesta za svaki ciklus.
• Projekt konstrukcije plitkog temelja : ograničava dubinu jame na debljinu platforme, što je ključna značajka konstrukcije iza smanjenja troškova niskogradnje o kojem je bilo riječi ranije u ovom članku.

Ove su značajke osmišljene da rade zajedno, a ne zasebno. Na primjer, sustav sinkrone stabilnosti smanjuje mehaničko naprezanje tijekom svakog ciklusa prevrtanja, što zauzvrat podržava dug radni vijek koji se tvrdi za uvezene cilindre i pumpe, dok uređaj s automatskim pričvrsnim kotačem i mogućnost upravljanja bez posade smanjuju broj operatera koji moraju biti fizički prisutni u zoni utovara tijekom svakog ciklusa.

Trodimenzionalni strukturni pregled platforme kamiona kipera

Kako bi se koncept plitkog temelja lakše vizualizirao, izometrijski dijagram u nastavku prikazuje glavne strukturne elemente platforme kamiona kipera u pojednostavljenom trodimenzionalnom prikazu. Umjesto prikazivanja točnih tehničkih dimenzija, dijagram ima za cilj ilustrirati kako su platforma, hidraulične potporne noge, stožerni zglob i plitka temeljna ploča povezani jedni s drugima u prostoru. Oznake ukazuju na četiri strukturne zone koje su ranije opisane u ovom članku: nagibna platforma na kojoj se nalazi kamion ili kontejner, noge hidrauličkog cilindra koje osiguravaju silu podizanja, okretni zglob na dnu rampe i plitka temeljna ploča koja zamjenjuje duboku iskopanu jamu.

U izometrijskom prikazu iznad, tamnocrvena površina predstavlja platformu na kojoj se kamion ili kontejner oslanja tijekom utovara i istovara, a upravo se ta površina naginje kroz svoj radni kut kada se hidraulički cilindri ispruže. Dvije okomite potporne noge ispod platforme sadrže uvezene hidraulične cilindre opisane u odjeljku o karakteristikama proizvoda, a njihovo sinkronizirano produženje je ono što održava platformu ravnom i stabilnom dok se podiže. U podnožju rampe, okretni zglob omogućuje donjem rubu platforme da ostane u kontaktu s razinom tla dok se gornji dio podiže, što je mehanički detalj koji omogućuje prevrtanje iznad zemlje bez duboke jame. Osjenčana ploča ispod konstrukcije predstavlja sam plitki temelj, a njezina dubina odgovara samo debljini konstrukcije platforme, umjesto da se proteže prema dolje kako bi se smjestio puni mehanizam za naginjanje, što je središnje inženjersko načelo iza ove kategorije proizvoda. Ovaj dijagram je pojednostavljeni prikaz u ilustrativne svrhe i ne zamjenjuje konstrukcijske crteže specifične za projekt, koje uvijek treba dobiti od proizvođača prije početka izgradnje.

Atributi dizajna izvedbe i sigurnosti

Troškovi niskogradnje samo su jedan dio odluke pri odabiru kamiona kipera, jer svakodnevna radna sigurnost i dugoročna pouzdanost jednako su važni upraviteljima tvornice. Radarska tabela u nastavku prevodi značajke dizajna opisane ranije u jednostavnu ilustrativnu ocjenu kroz pet atributa, temeljenu na karakteristikama dizajna koje je naveo proizvođač, a ne na neovisnom laboratorijskom testu. Namjera mu je pružiti kvalitativni uvid u to gdje izbor dizajna koncentrira svoje prednosti, umjesto da predstavlja precizno numeričko mjerilo u odnosu na bilo koji vanjski standard. Svaka os grafikona odgovara jednoj od inženjerskih značajki o kojima je već bilo riječi u gornjem odjeljku o karakteristikama proizvoda. Čitajući grafikon od središta prema van, točka bliže rubu ukazuje na jači naglasak na tom posebnom atributu dizajna.

Duž operativne sigurnosne osi, kamion kiper s plitkim temeljem postavljen je prema vanjskom rubu karte jer uređaj za automatsko pričvršćivanje kotača uklanja potrebu da operater priđe natovarenom vozilu u prašnjavoj zoni istovara. Os životnog vijeka cilindara odražava kombinaciju sustava sinkrone stabilnosti i upotrebe uvezenih cilindara i pumpi, za koje se opisuje da pridonose duljem radnom vijeku hidrauličkih komponenti. Os razine automatizacije odražava mogućnost upravljanja bez posade, što vozaču kamiona omogućuje izravno upravljanje opremom bez prisustva namjenskog operatera za svaki ciklus. Os kontrole vibracija odražava ulogu sinkronog sustava stabilnosti u održavanju razine platforme tijekom podizanja, što smanjuje mehanički udar koji se prenosi na cilindre i potpornu strukturu. Os jednostavnosti održavanja odražava kombinaciju manjeg broja pokretnih dijelova koji su izloženi ispod nagiba, zbog plitkog temelja, i cjelokupne filozofije dizajna smanjenja ručne intervencije tijekom normalnih radnih ciklusa. Budući da je jama sama po sebi plića, rutinska inspekcija i održavanje područja temelja općenito su pristupačniji nego u instalaciji duboke jame, gdje će se tehničari možda morati spustiti u skučeni prostor kako bi pregledali strukturne elemente. Vrijedno je ponoviti da je ova radarska karta kvalitativna ilustracija navedenih prioriteta dizajna, a ne certificirani rezultat ispitivanja, a inženjeri tvornice koji ocjenjuju određeni model kamiona-kipera trebaju zatražiti tehnički list proizvođača i, gdje je primjenjivo, izvješća o inspekciji treće strane za točan model koji se razmatra. Čitatelji koji uspoređuju više dobavljača trebali bi ovu vrstu grafikona smatrati početnom točkom za postavljanje detaljnih tehničkih pitanja, a ne konačnom osnovom za samostalno donošenje odluka o nabavi.

Smanjenje troškova gradnje na prvi pogled

Budući da je trošak niskogradnje jedina brojka koja se najčešće navodi kada se govori o kamionima damperima s plitkim temeljem, korisno je još jednom to predstaviti u posebnom formatu mjera koji sažima cijelu raspravu u jednom vizualnom prikazu. Mjerač u nastavku pokazuje ostvareno smanjenje troškova za konstrukciju plitkog temelja u odnosu na konvencionalnu instalaciju duboke jame, izraženo kao postotak maksimalne brojke koju navodi proizvođač. Ova je tablica trebala funkcionirati kao sažetak za brzu referencu za čitatelje koji žele broj naslova bez čitanja cjelokupne raščlambe troškova o kojoj je bilo riječi ranije u članku. Položaj igle izravno odgovara navedenom rasponu redukcije proizvođača od otprilike 60 do 70 posto, ovisno o uvjetima projekta.

Kazaljka na ovoj mjernoj tablici pokazuje blizu gornjeg dijela ljestvice, što ilustrira da smanjenje koje navodi proizvođač do 70 posto predstavlja značajan udio teoretskog maksimuma na ovoj ilustrativnoj ljestvici od 0 do 100 posto. Ova jedina brojka sažima sve o čemu se raspravljalo u ranijim odjeljcima ovog članka: manja dubina iskopa znači manje betona, manje podupiranja, manje odvodnjavanja i kraći ukupni raspored izgradnje prije nego što se kamion kiper može staviti u pogon. Za potrebe planiranja proračuna, timovi za nabavu mogu koristiti ovu brojku kao početnu referentnu točku pri usporedbi ponuda za građevinske radove između konvencionalnog kamiona istovarivača za duboke jame i kamiona istovarivača s plitkim temeljom na istoj lokaciji. Važno je napomenuti da točan postotak postignut na bilo kojem pojedinačnom projektu ovisi o lokalnim uvjetima tla, dubini podzemne vode, specifičnom modelu i odabranom kapacitetu te vlastitoj cijeni izvođača radova, tako da raspon od 60 do 70 posto treba tretirati kao reprezentativnu brojku, a ne kao zajamčeni rezultat za svaku instalaciju. Čak i uzimajući u obzir ovu varijabilnost, smjer uštede je dosljedan za sve projekte, budući da se osnovno inženjersko načelo, ograničavanje dubine jame na debljinu platforme, primjenjuje bez obzira na uvjete specifične za lokaciju. Objekti koji razmišljaju o novoj stanici za istovar kamiona ili žele zamijeniti zastarjeli duboki kiper, mogu otkriti da pristup s plitkim temeljem skraćuje vrijeme između odobrenja projekta i puštanja u pogon, budući da su građevinski radovi obično najduži rok trajanja u ovoj vrsti instalacije. Za multinacionalne operatere koji upravljaju s nekoliko postrojenja u različitim regijama, standardizacija dizajna kamiona-kipera s plitkim temeljem također može pojednostaviti specifikacije niskogradnje na lokacijama s različitim uvjetima tla i podzemne vode, budući da su zahtjevi temelja manje osjetljivi na te varijable nego što bi to bio dizajn duboke jame.

Tipične industrije koje koriste kamione kipere s plitkim temeljem

Oprema za kiper za kamione, uključujući konfiguraciju s plitkim temeljem, koristi se u nizu industrija za rukovanje rasutim materijalom gdje se kamioni, prikolice ili kontejneri trebaju brzo i sigurno istovariti. Donja tablica sažima neke od sektora u kojima se ova vrsta opreme obično primjenjuje, zajedno s općom vrstom materijala s kojom se obično rukuje u svakom slučaju.

Budući da se potrebe za istovarom razlikuju u ovim industrijama, kamion kiper se često navodi uz drugu opremu za automatski utovar i istovar, kao što su bočni damperi, oprema za utovar automobila i peraje za kontejnere, tako da jedno mjesto može obraditi više vrsta vozila i kontejnera kroz istu stanicu za istovar.

Odabir proizvođača kamiona kipera za plitke temelje

Kada ocjenjuju proizvođača kamiona kipera ili veletrgovca za projekt plitkog temelja, kupci obično gledaju dalje od glavne uštede troškova i razmatraju nekoliko dodatnih čimbenika prije donošenja odluke o izboru izvora. Sljedeći popis sažima glavne točke koje timovi za nabavu i inženjering obično ocjenjuju kada uspoređuju dobavljače opreme za automatski utovar i istovar.

1. Može li dobavljač pružiti konstrukcijske nacrte i nacrte temelja specifične za projekt, a ne samo generičke marketinške dimenzije.
2. Marka i specifikacija hidrauličkih cilindara i pumpi korištenih u sustavu, budući da te komponente izravno utječu na dugoročnu pouzdanost.
3. Podržavaju li uređaj za pričvršćivanje pričvrsnog kotača i upravljački sustav rad bez posade ili na daljinu u skladu s modelom osoblja kupca.
4. Proizvođačeva evidencija i iskustvo u specifičnoj industriji kupca, bilo da se radi o preradi čelika, kemijskoj industriji, cementu, ugljenu, žitaricama ili hrani.
5. Iskustvo u izvozu i mogućnost podrške nakon prodaje za kupce izvan matične zemlje proizvođača.

Rad na ovom popisu za provjeru s užim izborom dobavljača kamiona-istovarivača ili veletrgovaca pomaže osigurati da konačno odabrana oprema odgovara i građevinskim ograničenjima gradilišta i svakodnevnim operativnim zahtjevima tvornice.

O Jiangsu Zhengding Intelligent Equipment Co., Ltd.

Jiangsu Zhengding Intelligent Equipment Co., Ltd. nacionalno je visokotehnološko poduzeće koje se uglavnom bavi istraživanjem i razvojem te proizvodnjom inteligentne logističke opreme. Tvrtka pruža sustavna rješenja za automatski utovar i istovar automobila i kontejnera za kupce u različitim industrijama. Korisnicima svesrdno pruža razne vrste opreme za automatski utovar i istovar, uključujući stražnje dampere, bočne dampere, opremu za utovar automobila i peraje za kontejnere, te je jedna od tvrtki s relativno kompletnim asortimanom opreme za automatski utovar i istovar automobila i kontejnera u Kini.

Proizvodi tvrtke naširoko se koriste u industriji čelika, kemijskoj industriji, industriji cementa, ugljena, žitarica, naftnoj i prehrambenoj industriji, a izvoze se u Japan, Brazil, Egipat, Pakistan, Indiju, Bliski istok i zemlje jugoistočne Azije. Godišnji obujam prodaje i tehnička izvedba njegove opreme za automatski utovar i istovar za automobile zauzimaju vodeću poziciju u Kini, a tipični međunarodni korisnici uključuju Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group i Saint-Gobain Group.

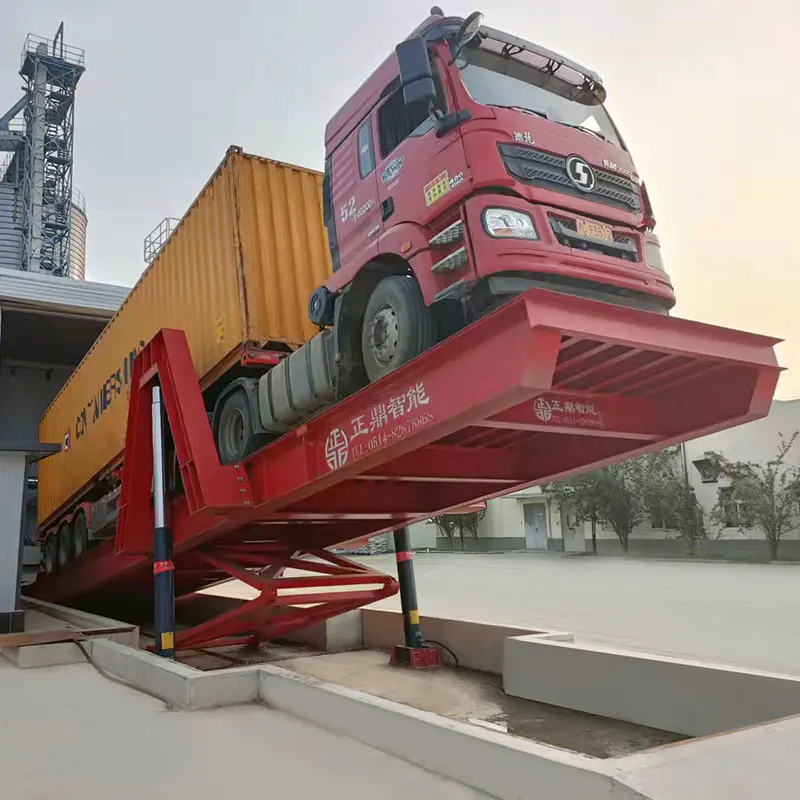

Gornja slika prikazuje kamion kiper s plitkim temeljem koji podiže natovareni kamion i prikolicu za kontejnere tijekom ciklusa istovara, ilustrirajući kako se platforma podiže iznad nivoa dok potporni temelj ispod nje ostaje plitak, u skladu s načelom dizajna debljine platforme opisanim u ovom članku.
