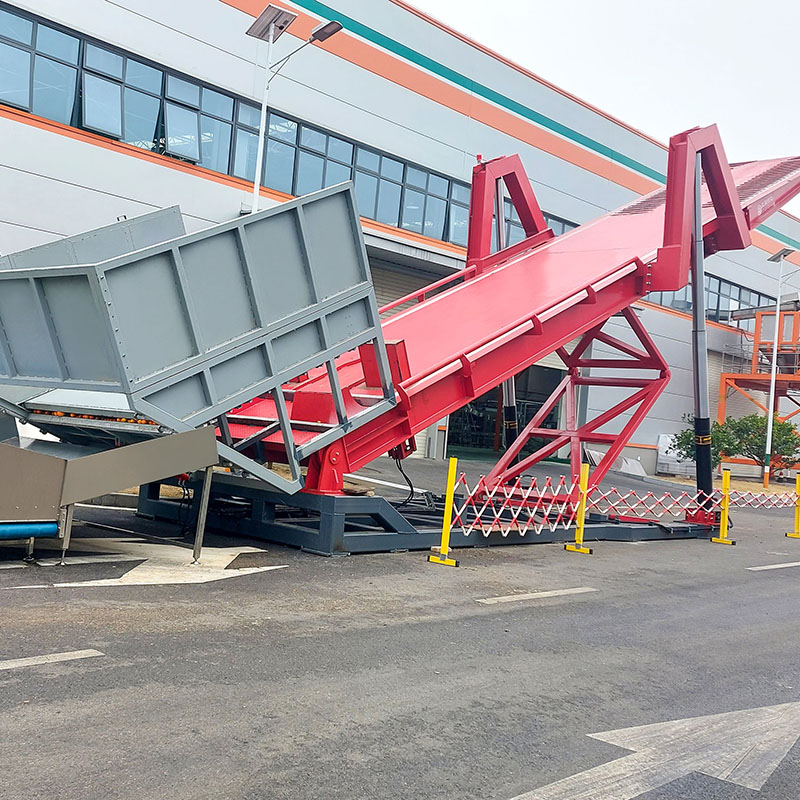

Što je kamion kiper bez jame i kako radi?

A kamion damper bez jame je hidraulična platforma za kipanje vozila koja se ugrađuje bez ikakve temeljne jame, s postoljem dizajniranim tako da sjedi izravno na postojećem terenu mjesta ugradnje. Budući da nije potrebno iskopavanje, proizvođač izvješćuje da ovaj dizajn smanjuje troškove niskogradnje za više od 90 posto u usporedbi s konvencionalnim kamionom istovarivačem jamskog tipa, dok također omogućuje da oprema bude spremna za upotrebu na dan kada stigne na gradilište. Ovaj članak objašnjava kako funkcionira dizajn kamiona-istovarivača bez jame, zašto je dobro prikladan za rekonstrukciju i nadogradnju objekata u smeđim područjima, koji podaci podupiru njegove prednosti u pogledu cijene i brzine ugradnje i što bi kupci trebali procijeniti kada nabavljaju ovu vrstu opreme od proizvođača kamiona-istovarivača.

Što je kamion kiper bez jama

Kamion kiper, ponekad napisan kao kamion-istovarivač ili kiper vozila, podiže i naginje natovareni kamion, prikolicu ili kontejner tako da se rasuti materijal može gravitacijom ispustiti u spremnik, jamu ili prijemnu stanicu. Konvencionalne instalacije kamiona kipera, uključujući konstrukcije s dubokim i plitkim jamama, još uvijek zahtijevaju određeni stupanj iskopa temelja za smještaj nagibnog okvira i hidrauličkog sustava ispod nivoa, što znači da građevinski radovi, odvodnja i hidroizolacija moraju biti dovršeni prije nego što se mehanička oprema može ugraditi.

The kamion damper bez jame u potpunosti uklanja temeljnu jamu iz ove jednadžbe. Umjesto iskopavanja udubljenja bilo koje dubine, osnova opreme projektirana je tako da se postavlja izravno u skladu s terenom lokacije instalacije, tako da platforma, hidrauličke noge i potporni okvir stoje iznad razine tla od trenutka kada su postavljeni na mjesto. Budući da nema jame za iskopavanje, vodonepropusnost ili drenažu, također nema potrebe za zaustavljanjem proizvodnje u okolnom objektu dok su radovi na postavljanju temelja dovršeni, što je glavni razlog zašto proizvođač opisuje ovu konfiguraciju kao spremnu za upotrebu na dan dolaska.

Ovaj pristup je posebno relevantan za rekonstrukciju i nadogradnju objekata u braunfild industriji u industriji čelika, kemijskoj, cementnoj, ugljenoj, žitarskoj, naftnoj i prehrambenoj industriji, gdje se postojeća proizvodna linija ne može lako zaustaviti tjednima iskopavanja, ili gdje je zbog rasporeda gradilišta, ukopanih komunalija ili visokog nivoa podzemnih voda izgradnja temelja jamskog tipa teška i skupa.

Kako dizajn bez jame smanjuje troškove građevinarstva

Prije nego što pogledate grafikon u nastavku, pomoći će vam da shvatite zašto su radovi na temeljima obično najveća pojedinačna stavka troška u instalaciji kamiona kipera. Konvencionalni temelj jamskog tipa zahtijeva iskop, privremeno podupiranje zidova jame, konstrukcijski beton, vodonepropusne membrane i drenažu kako bi se konstrukcija ispod razine održavala suhom tijekom njezina vijeka trajanja. Svaki od ovih koraka dodaje izravne troškove materijala i rada, a svaki također dodaje vrijeme rasporedu projekta, budući da se iskop, stvrdnjavanje betona i ispitivanje vodonepropusnosti općenito moraju dovršiti u nizu. Dizajn bez jame uklanja svaki od ovih koraka odjednom, budući da je baza opreme postavljena na postojeći teren, a ne unutar iskopane udubine. To je razlog zašto je koncept kamiona-istovarivača bez jama pozicioniran kao troškovna strategija koja cilja na najveću stavku u tipičnom proračunu za ugradnju, a ne na stvaranje inkrementalnih ušteda negdje drugdje. Grafikon u nastavku ilustrira usporedbu kamiona dampera bez jame s konvencionalnim dizajnom tipa jame u smislu relativnih troškova niskogradnje.

Gornji kružni dijagram postavlja temelj konvencionalnog kamiona istovarivača jamskog tipa na osnovnu vrijednost od 100 posto troškova niskogradnje i prikazuje damper kamiona bez jame troši samo mali preostali udio te osnovne vrijednosti. Tamnocrveni luk predstavlja udio zaostalog troška nakon usvajanja konfiguracije bez jame, dok svijetloružičasti luk predstavlja dio troška koji je u potpunosti eliminiran. Prema inženjerskim specifikacijama proizvođača, dizajn bez jame smanjuje troškove niskogradnje za više od 90 posto, budući da uopće nisu potrebni iskop, betonska potporna konstrukcija, hidroizolacijska membrana ili sustav za odvodnju. Ovo smanjenje je potaknuto eliminacijom svakog koraka izgradnje ispod razine, a ne djelomičnim smanjenjem dubine jame kao što se vidi u projektima s plitkim jamama, zbog čega se ušteda troškova za konfiguraciju bez jame navodi kao znatno veća nego za alternativu s plitkom jamom. Budući da je osnova opreme projektirana u skladu s postojećim terenom, građevinski izvođači često mogu pripremiti površinu za ugradnju s minimalnim radovima na niveliranju umjesto potpunog iskopa i ciklusa izlijevanja betona. To ima izravan učinak na raspored projekta, budući da je faza građevinskih radova koja obično određuje cjelokupni vremenski okvir za ugradnju kamiona kipera smanjena na djelić svog uobičajenog trajanja. Za objekte koji razmatraju rekonstrukciju brownfielda, to je često odlučujući čimbenik, budući da zastoji u proizvodnji povezani s dugotrajnim iskapanjem i razdobljem njegovanja mogu nositi vlastite operativne troškove koji su odvojeni od samog proračuna izgradnje. Nepostojanje konstrukcije ispod razine također uklanja teret tekućeg održavanja povezan s vodonepropusnošću i curenjem u konvencionalnoj jami, za koju proizvođač napominje da se uopće ne mora razmatrati u konfiguraciji bez jame. Objekti koji se nalaze u područjima s visokim nivoom podzemne vode ili s postojećim podzemnim komunalnim sustavima i kabelskim stazama mogu smatrati da je pristup bez jame jedina praktična opcija bez opsežne sanacije lokacije. Uzeti zajedno, ovi čimbenici objašnjavaju zašto je koncept kamiona-istovarivača bez jame pozicioniran kao strategija za nadogradnju pogona i rekonstrukciju braunfielda gdje je smanjenje troškova i prekida u tekućim operacijama prioritet.

Usporedba brzine ugradnje za kamionske kipere bez jame

Uz cijenu, brzina ugradnje jedna je od najčešće spominjanih prednosti kamiona dampera bez jama, budući da uklanjanje faza iskopa i stvrdnjavanja iz rasporeda projekta ima izravan učinak na to koliko brzo se oprema može staviti u funkciju. U konvencionalnoj instalaciji tipa jame, vremenskim slijedom dominira iskop, podupiranje, izlijevanje betona, stvrdnjavanje i ispitivanje vodonepropusnosti, a sve to mora biti gotovo dovršeno prije nego što se mehanička oprema uopće može isporučiti na gradilište. U montaži bez jama, budući da je postolje projektirano prema postojećem terenu, a ne prema iskopanom udubljenju, oprema može, prema riječima proizvođača, biti spremna za uporabu na dan dolaska. Horizontalni trakasti dijagram u nastavku izražava ovu razliku pomoću indeksa relativnog vremena ugradnje, gdje se konvencionalni dizajn s jamom tretira kao referentna točka, a dizajn bez jame prikazan je kao razmjerno kraća vremenska linija.

Na gornjoj tablici, dulja tamnocrvena traka predstavlja relativni indeks vremena ugradnje konvencionalnog kamiona kipera s jamom, koji je postavljen na 100 kako bi služio kao referentna vrijednost za usporedbu u dvije konfiguracije. Puno kraća traka neposredno ispod nje predstavlja kamion kiper bez jame, čiji je indeks vremena postavljanja otprilike 15 na istoj relativnoj ljestvici, u skladu s proizvođačevim opisom opreme koja je spremna za upotrebu na dan dolaska nakon što je baza postavljena prema terenu gradilišta. Ovaj razmak između dvije šipke odražava uklanjanje iskopa, podupirača, stvrdnjavanja betona i ispitivanja vodonepropusnosti s kritičnog puta projekta, a sve su to koraci koje instalacija bez jame ne zahtijeva. Za objekte koji provode rekonstrukciju brownfielda, kraći instalacijski prozor često je jednako vrijedan kao i sama izravna ušteda troškova, budući da smanjuje duljinu vremena u kojem proizvodna linija ili dvorište moraju biti isključeni iz normalne upotrebe. Konfiguracija bez jama također smanjuje složenost koordinacije između izvođača građevinskih radova i instalatera opreme, budući da se strojna instalacija može nastaviti čim se teren poravna i izravna, umjesto da se čeka da završi višetjedno razdoblje stvrdnjavanja betona. Mjesta s postojećim podzemnim instalacijama, kanalima za kabele ili visokom podzemnom vodom često otkrivaju da smanjeni otisak instalacije dizajna bez jame izbjegava sukobe koji bi inače zahtijevali skupe radove na premještanju instalacija kao dio projekta iskopa jame. Ovaj indeks relativnog vremena instalacije namijenjen je ilustrativnoj usporedbi na temelju opisa dviju konfiguracija od strane proizvođača, a ne točnom rasporedu za bilo koji specifični projekt, jer stvarno vrijeme instalacije još uvijek ovisi o pristupu gradilištu, veličini opreme i dostupnosti lokalnog izvođača. Kupci koji procjenjuju kamion-istovarivač za nadogradnju objekta trebali bi od dobavljača zatražiti vremenski raspored instalacije specifičan za projekt kako bi se raspored mogao potvrditi u odnosu na operativna ograničenja lokacije.

Osnovne tehničke značajke kamiona istovarivača bez jame

Osim uklanjanja same temeljne jame, nekoliko inženjerskih značajki radi zajedno kako bi ovaj tip kamiona kipera bio siguran, stabilan i učinkovit za svakodnevni rad. Ove su karakteristike relevantne upraviteljima pogona koji uspoređuju kupnju kamiona-kipera s dugoročnim održavanjem i operativnim razmatranjima, umjesto da gledaju samo na prednost početne instalacije.

• Visoko precizni sustav sinkrone stabilnosti uljnog cilindra : održava usklađeno kretanje obje strane nagibne platforme, što poboljšava sigurnost, smanjuje vibracije tijekom rada, smanjuje mehanički utjecaj na uljne cilindre i produljuje životni vijek cilindra.
• Potpuno automatski uređaj za pričvršćivanje kotačića : automatski osigurava kotače kamiona tako da rukovatelj ne mora držati daljinski upravljač u prašnjavom okruženju u blizini, podržavajući jednostavan, siguran i učinkovit daljinski rad.
• Uvozni hidraulički cilindri i pumpe : odabrano među etabliranim međunarodnim markama za sigurnost, pouzdanost i dug životni vijek pri ponovljenim ciklusima punjenja i prevrtanja.
• Dizajn bez temeljne jame : baza opreme dizajnirana je prema terenu lokacije instalacije, uklanjajući potrebu za zaustavljanjem proizvodnje tijekom građevinskih radova i uklanjajući potrebu za razmatranjem hidroizolacije ili curenja.

Ove su značajke osmišljene da rade zajedno, a ne zasebno. Sustav sinkrone stabilnosti smanjuje mehaničko naprezanje tijekom svakog ciklusa prevrtanja, što podržava dug radni vijek koji se tvrdi za uvezene cilindre i pumpe, dok se automatski uređaj za pričvršćivanje kotačića i dizajn baze bez jame kombiniraju kako bi se smanjio fizički otisak instalacije i broj ručnih koraka uključenih u stavljanje opreme u svakodnevni rad.

Trodimenzionalni strukturni pregled platforme bez jame

Kako bi se koncept bez jame lakše vizualizirao, izometrijski dijagram u nastavku prikazuje glavne strukturne elemente kamiona dampera bez jame u pojednostavljenom trodimenzionalnom prikazu. Umjesto da prikazuje točne tehničke dimenzije, dijagram ilustrira kako su platforma, hidraulične potporne noge, okretni zglob i baza na razini terena međusobno povezani u prostoru. Oznake ukazuju na strukturne zone opisane ranije u ovom članku: nagibna platforma na kojoj se nalazi kamion ili kontejner, noge hidrauličkog cilindra koje osiguravaju silu podizanja, okretni zglob u podnožju rampe i temeljna podloga u razini terena koja zamjenjuje bilo koji oblik iskopanog temelja.

U izometrijskom prikazu iznad, tamnocrvena površina predstavlja platformu na kojoj se kamion ili kontejner oslanja tijekom utovara i istovara, a upravo se ta površina naginje kroz svoj radni kut kada se hidraulički cilindri ispruže. Dvije okomite potporne noge ispod platforme sadrže uvezene hidraulične cilindre opisane u odjeljku o karakteristikama proizvoda, a njihovo sinkronizirano produženje održava platformu ravnom i stabilnom dok se podiže. U podnožju rampe, okretni zglob omogućuje donjem rubu platforme da ostane u kontaktu s tlom dok se gornji dio podiže, a ovaj mehanički raspored je ono što omogućuje da cijela konstrukcija radi bez da se bilo koji njezin dio spusti u iskopano udubljenje. Blijeda temeljna podloga ispod konstrukcije predstavlja sam temelj na razini terena, oblikovan u skladu s postojećim uvjetima tla na mjestu ugradnje, a ne zahtijeva bilo kakvu iskopanu jamu, što je središnje inženjersko načelo iza kategorije kamiona-dampera bez jame. Ovaj dijagram je pojednostavljeni prikaz u ilustrativne svrhe i ne zamjenjuje konstrukcijske crteže specifične za projekt, koje uvijek treba dobiti od proizvođača prije početka instalacije.

Atributi dizajna izvedbe i sigurnosti

Troškovi ugradnje i brzina samo su dio odluke pri odabiru kamiona kipera, budući da su svakodnevna radna sigurnost i dugoročna pouzdanost jednako važni upraviteljima postrojenja koji procjenjuju nadogradnju pogona. Radarska tabela u nastavku prevodi značajke dizajna opisane ranije u jednostavnu ilustrativnu ocjenu kroz pet atributa, temeljenu na karakteristikama dizajna koje je naveo proizvođač, a ne na neovisnom laboratorijskom testu. Namjera mu je pružiti kvalitativni uvid u to gdje izbor dizajna koncentrira svoje prednosti, umjesto da predstavlja precizno numeričko mjerilo u odnosu na bilo koji vanjski standard. Svaka os grafikona odgovara jednoj od inženjerskih značajki o kojima je već bilo riječi u gornjem odjeljku o karakteristikama proizvoda. Čitajući grafikon od središta prema van, točka bliže rubu ukazuje na jači naglasak na tom posebnom atributu dizajna.

Duž operativne sigurnosne osi, kiper bez jama postavljen je prema vanjskom rubu karte jer uređaj za automatsko pričvršćivanje kotača uklanja potrebu da operater drži daljinski upravljač u prašnjavom okruženju istovara u blizini vozila. Os životnog vijeka cilindara odražava kombinaciju sustava sinkrone stabilnosti i upotrebe uvezenih cilindara i pumpi, za koje se opisuje da pridonose duljem radnom vijeku hidrauličkih komponenti. Os brzine ugradnje odražava potpuno uklanjanje temeljne jame, što prema navodima proizvođača omogućuje da oprema bude spremna za upotrebu na dan dolaska nakon postavljanja temelja u razini terena. Os prilagodljivosti lokacije odražava činjenicu da se osnova opreme može dizajnirati prema terenu lokacije instalacije, što konfiguraciju bez jama čini posebno prikladnom za brownfield lokacije s neujednačenim terenskim uvjetima ili postojećom infrastrukturom u blizini. Os kontrole vibracija odražava ulogu sinkronog sustava stabilnosti u održavanju ravnine platforme tijekom podizanja, što smanjuje mehanički udar koji se prenosi na cilindre i potpornu strukturu bez obzira na to nalazi li se baza na jami ili na tlu u ravnini s terenom. Budući da nema jame za pregled ili održavanje, aktivnosti rutinskog održavanja za instalaciju bez jame općenito su pristupačnije nego za instalaciju tipa jame, gdje bi se tehničari inače morali spustiti u ograničeni prostor ispod nivoa. Vrijedno je ponoviti da je ova radarska karta kvalitativna ilustracija navedenih prioriteta dizajna, a ne certificirani rezultat ispitivanja, a inženjeri tvornice koji ocjenjuju određeni model kamiona-kipera trebaju zatražiti tehnički list proizvođača i, gdje je primjenjivo, izvješća o inspekciji treće strane za točan model koji se razmatra. Čitatelji koji uspoređuju više dobavljača trebali bi ovu vrstu grafikona smatrati početnom točkom za postavljanje detaljnih tehničkih pitanja, a ne konačnom osnovom za samostalno donošenje odluka o nabavi.

Smanjenje troškova gradnje na prvi pogled

Budući da je trošak niskogradnje jedina brojka koja se najčešće navodi kada se govori o kamionskim damperima bez jame, korisno je još jednom to predstaviti u namjenskom formatu mjera koji sažima cijelu raspravu u jednom vizualnom prikazu. Mjerač u nastavku pokazuje ostvareno smanjenje troškova za dizajn bez jame u odnosu na konvencionalnu instalaciju s jamom, izraženo kao postotak maksimalne brojke koju navodi proizvođač. Ova je tablica trebala funkcionirati kao sažetak za brzu referencu za čitatelje koji žele broj naslova bez čitanja cjelokupne raščlambe troškova o kojoj je bilo riječi ranije u članku. Položaj igle izravno odgovara smanjenju koje je naveo proizvođač za više od 90 posto.

Kazaljka na ovoj mjernoj tablici pokazuje blizu vrha ljestvice, što ilustrira da smanjenje koje navodi proizvođač od više od 90 posto predstavlja veliki udio teoretskog maksimuma na ovoj ilustrativnoj ljestvici od 0 do 100 posto. Ova jedina brojka sažima sve o čemu se raspravljalo u prethodnim odjeljcima ovog članka: nije potrebno iskopavanje, nikakva potporna konstrukcija, nikakva hidroizolacijska membrana niti sustav za odvodnjavanje, budući da dizajn bez jame postavlja bazu opreme izravno na postojeći teren. U svrhu planiranja proračuna, timovi za nabavu mogu koristiti ovu brojku kao početnu referentnu točku pri usporedbi ponuda za građevinske radove između konvencionalnog kamiona istovarivača s jamom i kamiona istovarivača bez jame na istoj lokaciji. Važno je napomenuti da točan postotak postignut na bilo kojem pojedinačnom projektu ovisi o lokalnim uvjetima terena, pristupu gradilištu i vlastitim cijenama izvođača građevinskih radova, tako da se prijavljena brojka treba tretirati kao reprezentativni rezultat, a ne kao zajamčeni rezultat za svaku instalaciju. Čak i uzimajući u obzir ovu varijabilnost, smjer uštede je dosljedan za sve projekte, budući da se osnovno inženjersko načelo, potpuno uklanjanje temeljne jame, primjenjuje bez obzira na teren specifičan za lokaciju. Pogoni koji žele rekonstrukciju brownfield ili brzu nadogradnju postrojenja mogu otkriti da pristup bez jame skraćuje vrijeme između odobrenja projekta i puštanja u rad mnogo više nego alternativa s plitkom jamom, budući da su građevinski radovi obično najdulje vrijeme potrebno za bilo koju instalaciju kamiona kipera. Za multinacionalne operatere koji upravljaju s nekoliko postrojenja u različitim regijama, standardizacija dizajna kamiona-istovarivača bez jame također može pojednostaviti specifikacije niskogradnje na lokacijama s različitim uvjetima tla i podzemne vode, budući da je baza prilagođena svim prisutnim terenima, a ne zahtijeva ujednačenu dubinu iskopa.

Uobičajene primjene za rekonstrukciju i nadogradnju objekata u Brownfieldu

Oprema za kiper za kamione, uključujući konfiguraciju bez jama, koristi se u nizu industrija za rukovanje rasutim materijalom gdje se kamioni, prikolice ili kontejneri moraju brzo i sigurno istovariti. Donja tablica sažima neke od sektora u kojima se ova vrsta opreme obično primjenjuje, zajedno s općom vrstom materijala s kojom se obično rukuje u svakom slučaju.

Budući da kamion kiper bez jama ne zahtijeva zaustavljanje proizvodnje zbog radova na temeljima, posebno je prikladan za objekte koji trebaju dodati ili zamijeniti kapacitet istovara dok postojeća linija nastavlja s radom, što je uobičajeni zahtjev tijekom nadogradnje pogona u bilo kojoj od gore navedenih industrija.

Odabir proizvođača dampera za kamione bez jame

Kada ocjenjuju proizvođača kamiona kipera ili veletrgovca za instalaciju bez jame, kupci obično gledaju dalje od glavne cijene i prednosti u brzini ugradnje i razmatraju nekoliko dodatnih čimbenika prije donošenja odluke o izboru. Sljedeći popis sažima glavne točke koje timovi za nabavu i inženjering obično ocjenjuju kada uspoređuju dobavljače opreme za automatski utovar i istovar.

1. Može li dobavljač pregledati uvjete terena specifične za lokaciju i potvrditi da je konstrukcija baze bez jame prikladna prije nego što se oprema proizvede.
2. Marka i specifikacija hidrauličkih cilindara i pumpi korištenih u sustavu, budući da te komponente izravno utječu na dugoročnu pouzdanost.
3. Podržavaju li uređaj za pričvršćivanje kotačića za pričvršćivanje i sustav upravljanja daljinski rad u skladu s modelom osoblja kupca.
4. Proizvođačeva evidencija i iskustvo u specifičnoj industriji kupca, bilo da se radi o preradi čelika, kemijskoj industriji, cementu, ugljenu, žitaricama ili hrani.
5. Izvozno iskustvo i mogućnost podrške nakon prodaje za kupce izvan matične zemlje proizvođača.

Rad na ovom popisu za provjeru s užim izborom dobavljača kamiona-istovarivača ili veletrgovaca pomaže osigurati da konačno odabrana oprema odgovara i uvjetima terena na gradilištu i operativnom rasporedu tvornice za rekonstrukciju brownfielda ili nadogradnju objekta.

O Jiangsu Zhengding Intelligent Equipment Co., Ltd.

Jiangsu Zhengding Intelligent Equipment Co., Ltd. nacionalno je visokotehnološko poduzeće koje se uglavnom bavi istraživanjem i razvojem te proizvodnjom inteligentne logističke opreme. Tvrtka pruža sustavna rješenja za automatski utovar i istovar automobila i kontejnera za kupce u različitim industrijama. Korisnicima svesrdno pruža razne vrste opreme za automatski utovar i istovar, uključujući stražnje dampere, bočne dampere, opremu za utovar automobila i peraje za kontejnere, te je jedna od tvrtki s relativno kompletnim asortimanom opreme za automatski utovar i istovar automobila i kontejnera u Kini.

Proizvodi tvrtke naširoko se koriste u industriji čelika, kemijskoj industriji, industriji cementa, ugljena, žitarica, naftnoj i prehrambenoj industriji, a izvoze se u Japan, Brazil, Egipat, Pakistan, Indiju, Bliski istok i zemlje jugoistočne Azije. Godišnji obujam prodaje i tehnička izvedba njegove opreme za automatski utovar i istovar za automobile zauzimaju vodeću poziciju u Kini, a tipični međunarodni korisnici uključuju Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group i Saint-Gobain Group.
